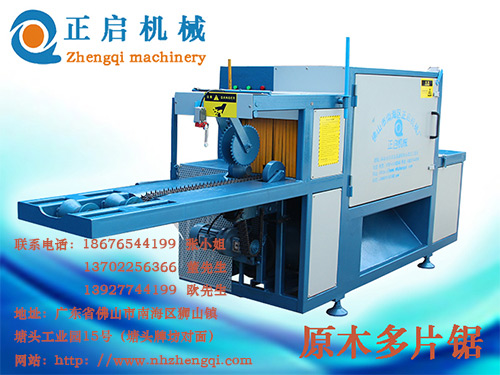

木工多片鋸的齒輪傳動
在機械中，要把旋轉運動從這一根軸傳動到另一根軸上時，多半是采用齒輪傳動，它具有傳動功率大，能保證一定的傳動比、傳動平穩而準確可靠和傳動效率高等特點。但齒輪傳動不宜在兩軸間中心距過大的情況下使用。
(一)齒輪的分類
各種各樣的齒輪很多，常見到的有直齒圓柱齒輪、斜齒圓柱齒輪和錐齒輪等。
1.直齒圓柱齒輪傳動
直齒圓柱齒輪的齒輪方向與軸平行，它與其他類別的齒輪相比，具有制造簡單的優點，但缺點是當運轉速度較高時，容易引起噪聲和不穩定。
當需要將齒輪的旋轉運動改變?yōu)橹本€運動，可使用齒輪-齒條傳動；需要將直線運動轉化為旋轉運動時，可將上述傳動反轉過來使用，就是把齒條作為主動件，把齒輪作為從動件。
2.斜齒圓柱齒輪傳動
斜齒圓柱齒輪是由直齒圓柱齒輪演變而來的，可用于兩根軸互相平行或兩根軸相交叉情況下的傳動。與直齒圓柱齒輪所不同的地方是它的齒向與輪的軸線傾斜成一個角度，而形成螺旋線。當螺旋線由右下方繞向左上方時，稱左斜圓柱齒輪；當螺旋線由左下方繞向右上方時，稱右斜圓柱齒輪。
3.錐齒輪傳動
錐齒輪的齒形在圓錐面上，用于兩相交軸之間的傳動，兩軸間的夾角通常為90°錐齒輪的齒形可以做成直齒、斜齒和弧形齒，但常用的是直齒形。
（二）齒輪傳動比計算
在兩個嚙合的齒輪傳動中，傳出旋轉運動的齒輪叫主動輪Z1，被主動輪帶動而轉動的齒輪叫從動輪Z2。安裝在主輪和被動輪之間的齒輪叫中間齒輪，中間只起改變從動輪旋轉方向的作用，而對傳動比i無影響。復式齒輪傳動，齒輪Z1帶動齒輪Z2及與Z2裝在同一軸上的齒輪Z3一起轉動，再由Z3帶動Z4轉動，這時，安裝在中間位置的齒輪Z2和Z3，不僅改變了齒輪的轉動方向，也改變了傳動比i。在齒輪傳動中，主動齒輪轉數n1與從動齒輪轉數n2之比等于兩齒輪齒數的反比，即：P68
（三）齒輪在圖樣中的基本畫法
在齒輪上，輪齒頂部的圓叫作齒頂圓，齒頂圓直徑用da表示。通過輪齒根部的圓叫作齒根圓，齒根圓直徑用df表示。直徑為d的圓作分度圓，這個圓在齒輪上并不實際存在，是想象出來作為齒輪各部尺寸計算的基準。在分度圓上，齒厚s和齒槽e是相等的。
木工多片鋸的齒輪的輪齒在圖樣上是按國家標準規定畫出來的，齒頂圓用粗實線畫出，分度圓用點劃線畫出，齒根圓用細實線畫出（也可以不畫），輪齒部分不畫剖面線。
